1. Teori [Kembali]

74LS245

Transceiver bus oktal ini dirancang untuk komunikasi dua arah asinkron antara bus data. Implementasi fungsi kontrol meminimalkan persyaratan sinkronisasi eksternal. Perangkat SNx4LS245 memungkinkan transmisi data dari bus A ke bus B atau dari bus B ke bus A, tergantung pada tingkat logika input DIR. Input output enable (OE) dapat menonaktifkan perangkat sehingga bus diisolasi secara efektif.

Pin DIR berfungsi sebagai pengontrol arah sinyal. Jika pada DIR diberi inputan LOW, maka data di Bx akan dikirim ke Ax. Jika diberi inputan HIGH, maka data di Ax akan dikirim ke Bx. Pin Ax dan Bx dapat berfungsi sebagai input ataupun output sesuai dengan perintah pada DIR. Pin OE' (Output Enable) akan mengaktifkan semua kanal jika diberi inputan LOW.

2. Rangkaian simulasi [Kembali]

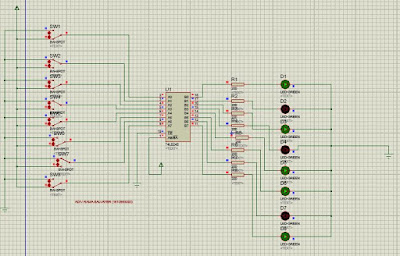

Rangkaian aplikasi port 378H

3. Video Simulasi [Kembali]

4. Prinsip kerja rangkaian[Kembali]

Port 378H merupakan port output pada printer. Jadi port 378H menerima perintah dari mikroprosesor yang ada pada PC. Pada simulasi, DIR berlogika 1 (HIGH), sehingga data dari pin Ax akan dikirimkan ke pin Bx yang ditandai dengan hidup atau matinya LED. Pengiriman data dapat diatur pada switch yang merupakan pengganti dari port 378H.
